Ürün Açıklaması

Dasqua 1804-6315 dijital yüzey pürüzlülük ölçer, işlenmiş parçaların yüzey kalitesini ölçmek ve yüzey dokusunu analiz etmek amacıyla kullanılan profesyonel bir ölçüm cihazıdır. Üretim ve kalite kontrol süreçlerinde yüzey pürüzlülüğünü yüksek doğrulukla analiz ederek parçaların standartlara uygunluğunu değerlendirmeye yardımcı olur.

Cihaz, Ra, Rz, Rq ve Rt gibi yaygın kullanılan yüzey pürüzlülüğü parametrelerini ölçebilen geniş analiz kapasitesine sahiptir. ISO, DIN, JIS ve ASME standartlarına uygun ölçüm yapabilmesi sayesinde farklı endüstriyel kalite kontrol süreçlerinde kullanılabilir.

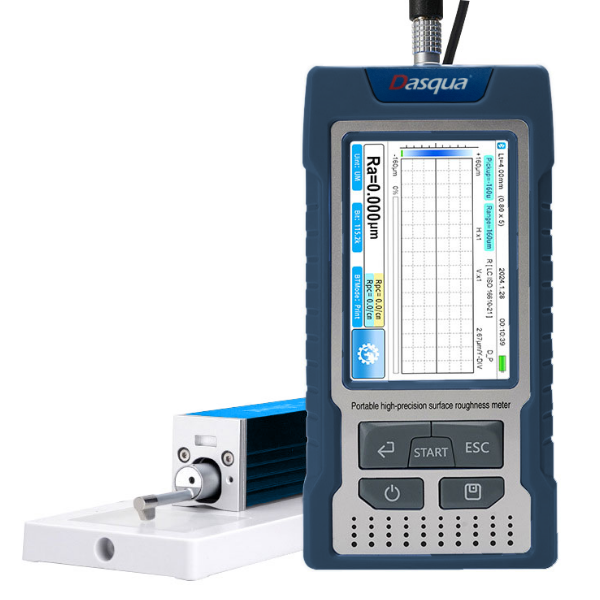

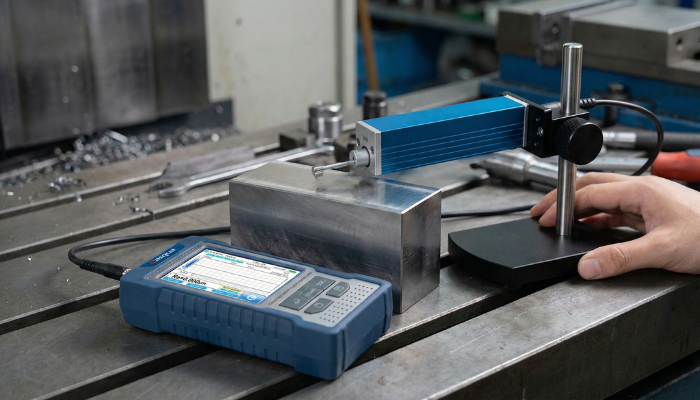

Dokunmatik renkli ekranı sayesinde ölçüm parametrelerine hızlı erişim sağlanabilir ve ölçüm sonuçları kolayca görüntülenebilir. Ayrılabilir kablolu prob yapısı ve ayarlanabilir stand desteği, dar ve ulaşılması zor yüzeylerde stabil ve tekrarlanabilir ölçümler yapılmasına olanak tanır.

TEKNİK ÖZELLİKLER

✓ Ölçüm parametreleri: Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rsk, Rku ve diğer parametreler
✓ Ölçüm aralığı (Z): ±160 µm
✓ Ölçüm aralığı (X): 20 mm
✓ Çözünürlük: 0.01 µm / ±20 µm
✓ Ölçüm doğruluğu: < ±10 %
✓ Örnekleme uzunluğu: 0.25 mm / 0.8 mm / 2.5 mm
✓ Stylus uç yarıçapı: 5 µm / 2 µm
✓ Stylus uç malzemesi: elmas
✓ Ölçüm kuvveti: 4 mN (0.4 gf) / 0.75 mN
✓ Standartlar: ISO, DIN, JIS, ASME
✓ Güç kaynağı: 4000 mAh şarj edilebilir batarya
✓ Veri hafızası: 100 ölçüm kaydı
✓ Ekran: dokunmatik renkli ekran
✓ Boyutlar: 158 × 77 × 38 mm
✓ Ağırlık: yaklaşık 390 g

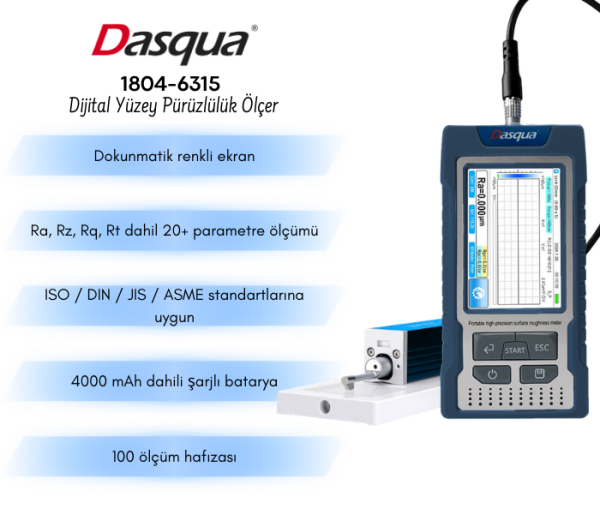

ÖNE ÇIKAN ÖZELLİKLER

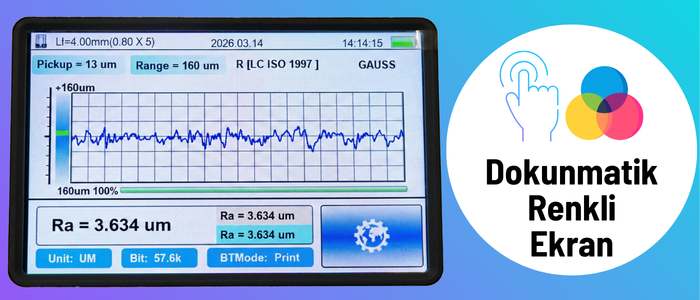

✓ Dokunmatik renkli ekran ile kolay kullanım
✓ Ayrılabilir kablolu prob ile farklı yüzeylerde ölçüm imkânı
✓ Ra, Rz, Rq, Rt gibi çok sayıda yüzey pürüzlülük parametresi ölçümü
✓ ISO, DIN, JIS ve ASME standartlarına uygun ölçüm
✓ 100 ölçüme kadar veri hafızası

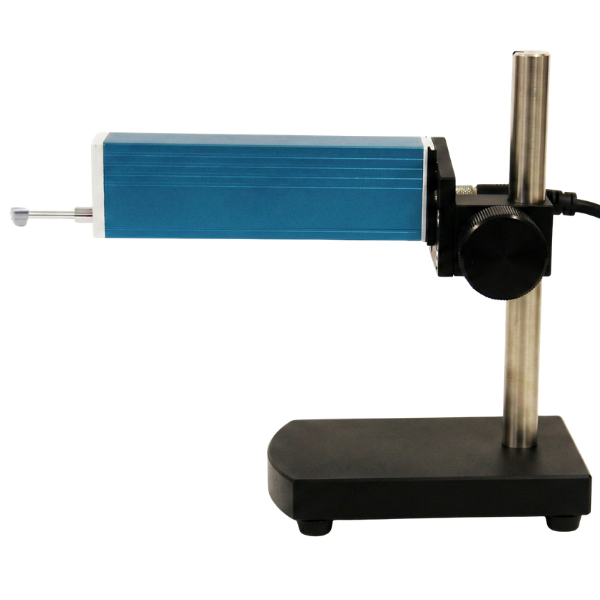

✓ Ayarlanabilir stand ile stabil ölçüm imkânı
✓ Taşınabilir kompakt tasarım
✓ Uzun süreli kullanım için şarj edilebilir batarya

KULLANIM ALANLARI

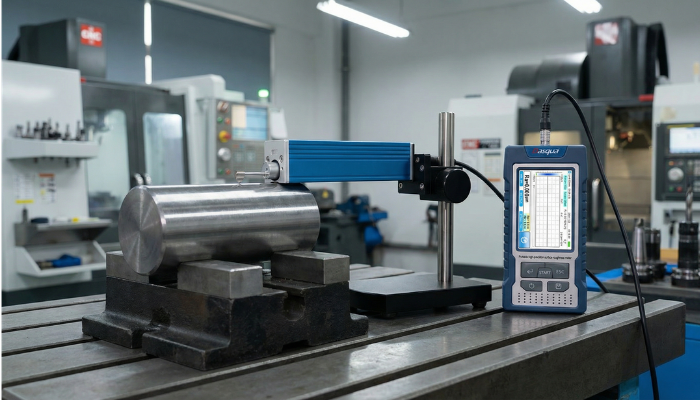

✓ CNC işleme parçalarının yüzey kalitesi kontrolü
✓ metal işleme ve talaşlı imalat kontrolleri

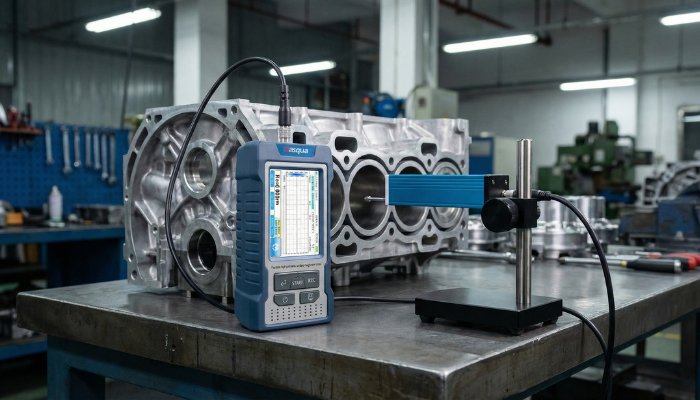

✓ otomotiv parça üretimi kalite kontrolü
✓ makine üretimi ve hassas işleme uygulamaları
✓ kalıp üretimi ve yüzey kalite analizi
✓ laboratuvar ve üretim hattı ölçüm uygulamaları

YÜZEY PÜRÜZLÜLÜK ÖLÇER NEDİR?

Yüzey pürüzlülük ölçer cihazları, işlenmiş bir yüzeyin mikroskobik düzensizliklerini ölçerek yüzey kalitesini değerlendiren ölçüm cihazlarıdır. Bu cihazlar, üretim sonrası parçaların yüzey dokusunu analiz ederek parçaların belirlenen kalite standartlarına uygun olup olmadığını belirlemeye yardımcı olur.

Endüstride özellikle CNC işleme, taşlama, tornalama ve frezeleme işlemleri sonrasında yüzey kalitesinin kontrol edilmesi için kullanılır.

YÜZEY PÜRÜZLÜLÜK ÖLÇER İLE TESPİT EDİLEBİLEN PROBLEMLER

✓ yüzey işleme hataları
✓ aşırı yüzey pürüzlülüğü
✓ takım aşınmasına bağlı yüzey bozulmaları
✓ taşlama ve tornalama hataları
✓ üretim tolerans problemleri
✓ yüzey kaplama öncesi kalite sorunları

YÜZEY PÜRÜZLÜLÜK ÖLÇER NASIL ÇALIŞIR?

Yüzey pürüzlülük ölçer cihazları, prob üzerinde bulunan elmas uçlu stylus sensörün yüzey üzerinde hareket etmesi prensibiyle çalışır. Sensör, yüzeydeki mikroskobik yükselti ve çukurları algılar ve bu hareketler elektronik sinyallere dönüştürülerek yüzey pürüzlülük değerleri hesaplanır.

Elde edilen veriler cihaz ekranında Ra, Rz ve diğer yüzey parametreleri şeklinde görüntülenir ve bu değerler yüzey kalitesinin değerlendirilmesinde kullanılır.
