Ürün Açıklaması

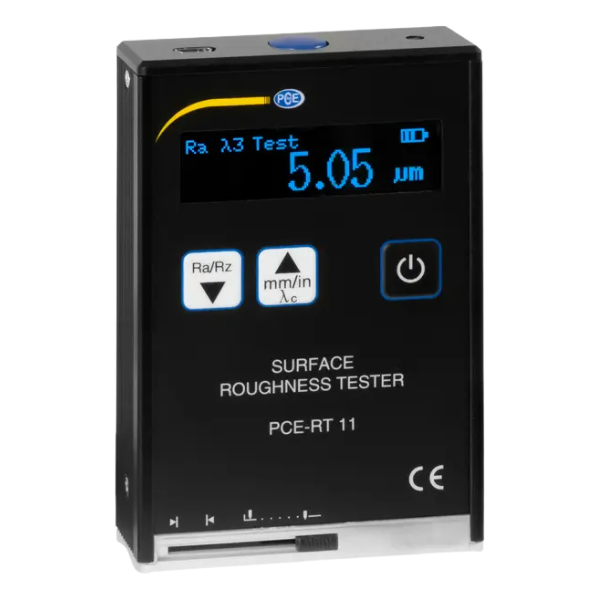

PCE-RT 11 yüzey pürüzlülük ölçüm cihazı, işlenmiş metal ve diğer teknik yüzeylerin pürüzlülük seviyesini hızlı ve hassas şekilde ölçmek için geliştirilmiş taşınabilir bir ölçüm cihazıdır. CNC işleme, tornalama, frezeleme ve taşlama sonrası yüzey kalitesinin kontrol edilmesi için kullanılan profesyonel bir ölçüm ekipmanıdır.

Cihaz, Ra, Rz, Rq ve Rt gibi uluslararası kabul görmüş yüzey pürüzlülüğü parametrelerini ölçebilir. Ölçümler, yüksek hassasiyetli piezoelektrik sensör teknolojisi ile gerçekleştirilir ve bu teknoloji laboratuvar tipi ölçüm cihazlarına benzer prensipte çalışarak güvenilir sonuçlar sağlar.

OLED ekranı sayesinde ölçüm sonuçları net ve kolay okunabilir şekilde görüntülenir. Kompakt tasarımı ve şarj edilebilir bataryası sayesinde cihaz, üretim alanlarında, kalite kontrol laboratuvarlarında ve saha ölçümlerinde taşınabilir kullanım imkânı sunar.

TEKNİK ÖZELLİKLER

✓ Ölçüm parametreleri: Ra, Rz, Rq, Rt
✓ Ölçüm aralığı (Ra, Rq): 0.05 – 10 µm
✓ Ölçüm aralığı (Rz, Rt): 0.1 – 50 µm
✓ Hassasiyet: ±15 %
✓ Tekrarlanabilirlik: <12 %

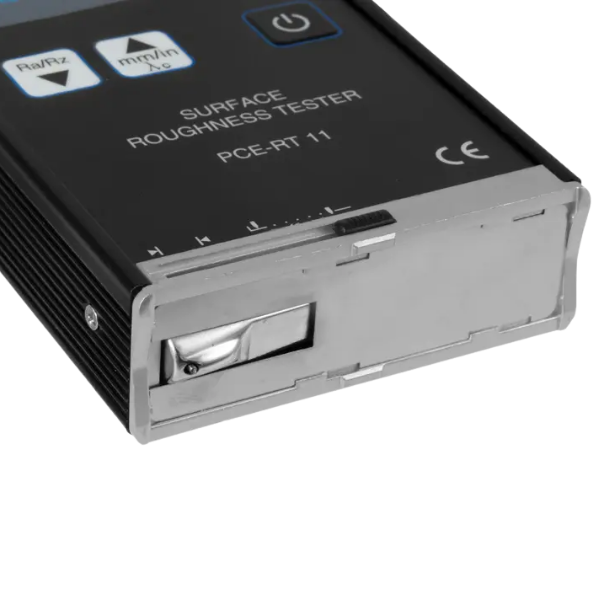

✓ Sensör tipi: piezoelektrik mikro sensör
✓ Sensör malzemesi: elmas uç
✓ Sensör yarıçapı: 10 µm ±1 µm
✓ Sensör açısı: 90° (+5° / −10°)
✓ Cut-off uzunlukları: 0.25 mm / 0.8 mm / 2.5 mm
✓ Maksimum hareket uzunluğu: 6 mm
✓ Ölçüm hızı: 1 mm/s
✓ Ekran: arka aydınlatmalı OLED ekran
✓ Veri bağlantısı: USB
✓ Batarya: şarj edilebilir Li-ion pil
✓ Çalışma sıcaklığı: −20 °C / +40 °C

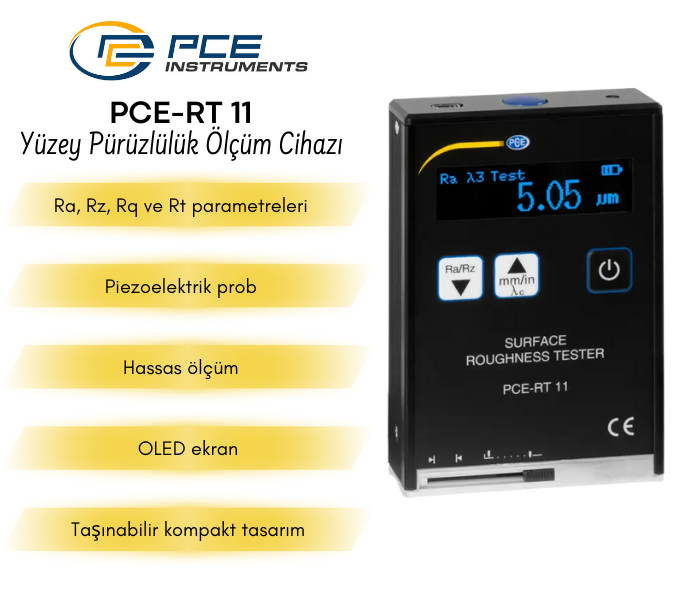

ÖNE ÇIKAN ÖZELLİKLER

✓ Ra, Rz, Rq ve Rt pürüzlülük parametrelerini ölçme
✓ Piezoelektrik sensör ile hassas yüzey analizi
✓ OLED ekran ile net ölçüm görüntüleme
✓ Taşınabilir ve kompakt tasarım
✓ Şarj edilebilir batarya ile kablosuz kullanım

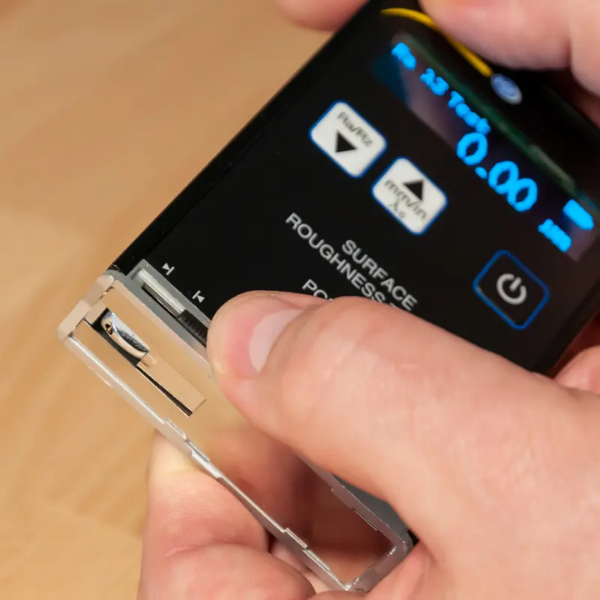

✓ Sensör koruma kapağı ile güvenli taşıma
✓ Hızlı ölçüm ve yüksek tekrarlanabilirlik

KULLANIM ALANLARI

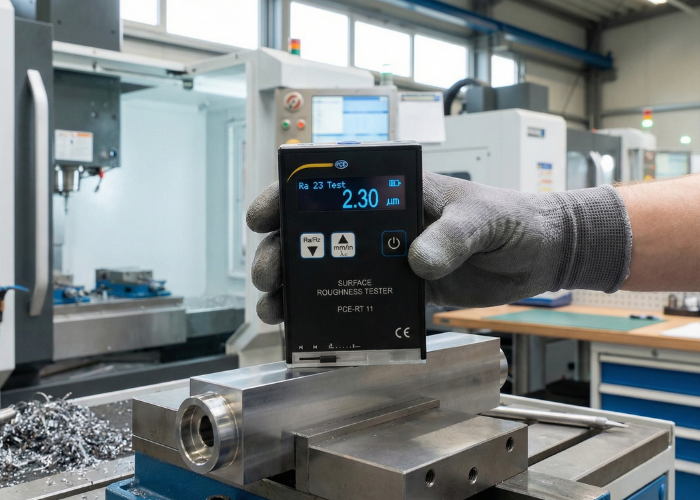

✓ CNC tornalama ve frezeleme sonrası yüzey kontrolü
✓ talaşlı imalat kalite kontrol süreçleri
✓ kalıp ve makine parçalarının yüzey analizi
✓ kaplama ve yüzey işlem öncesi kontrol
✓ üretim hattında hızlı pürüzlülük ölçümü
✓ laboratuvar ve teknik ölçüm uygulamaları

YÜZEY PÜRÜZLÜLÜK ÖLÇER NEDİR?

Yüzey pürüzlülük ölçer cihazları, bir yüzeyin mikroskobik seviyedeki düzensizliklerini ölçmek için kullanılan hassas ölçüm cihazlarıdır. Bu cihazlar, yüzey profilindeki çıkıntı ve çukurları analiz ederek Ra, Rz ve benzeri pürüzlülük parametrelerini belirler.

Endüstride özellikle metal işleme, talaşlı imalat ve kalite kontrol süreçlerinde yüzey kalitesinin teknik standartlara uygunluğunu doğrulamak için kullanılır.

YÜZEY PÜRÜZLÜLÜK ÖLÇER İLE TESPİT EDİLEBİLEN PROBLEMLER

✓ işleme sonrası yüzey hataları
✓ takım aşınmasına bağlı yüzey bozulmaları
✓ taşlama veya tornalama hataları
✓ kaplama öncesi yüzey hazırlık problemleri
✓ üretim toleranslarına uygun olmayan yüzeyler

YÜZEY PÜRÜZLÜLÜK ÖLÇER NASIL ÇALIŞIR?

Yüzey pürüzlülük ölçüm cihazları, elmas uçlu hassas bir prob yardımıyla yüzey üzerinde hareket ederek çalışır. Sensör yüzey profilini tarar ve oluşan mikroskobik yükseklik değişimlerini algılar.

Algılanan veriler elektronik olarak analiz edilerek Ra, Rz, Rq ve Rt gibi pürüzlülük parametrelerine dönüştürülür ve ölçüm sonuçları cihaz ekranında görüntülenir.
